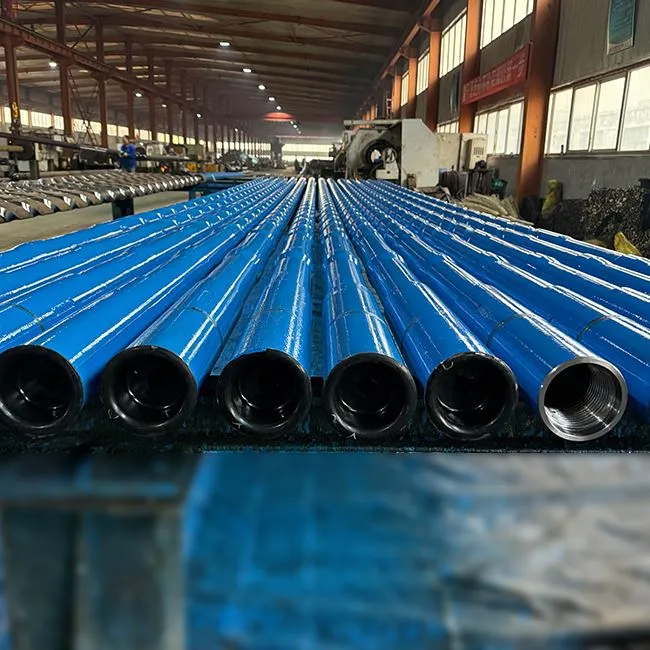

Píob Druileála

Píobán druileálaIs feadánacha teaghrán druileála cruach é le foircinn trína chéile agus hailt uirlisí táthaithe, a mhonaraítear agus a ndéantar iniúchadh orthu de réir API Spec 5DP ionas gur féidir le soláthar inghlacthacht, inrianaitheacht agus -déanamh a dhéanamh ar iontaofacht sula sroicheann an píopa an rig.

Mar mhonaróir píopa druileála, díríonn Octal Pipe ar na pointí teip inrialaithe -táthú comhpháirteach uirlis, sláine snáithe, agus loingsiú-taifid leibhéil-toisc go dtosaíonn an chuid is mó de na moilleanna rig ag an nasc, ní ag an gcomhlacht píopaí. Cinntíonn sé seo neart meicniúil, cruinneas tríthoiseach, agus idirmhalartaithe le trealamh druileála idirnáisiúnta.

I dtéarmaí ceannacháin dáiríre, de ghnáth ní thosaíonn fadhbanna an phíobáin druileála sa pholl síos-a thosaíonn siadraon feidhme neamhshoiléir PSL/grád, naisc mhímheaitseála/ailt uirlisí, agus taifid iniúchta in easnamha mhoillíonn seiceálacha isteach agus a chruthaíonn moilleanna taobh rig. Soláthraíonn Octal píopa druileála API 5DP marglacadh-phacáiste réidh: ionchuir RFQ soiléir (ag baint úsáide as API RP 7G mar thagairt roghnúcháin), raon feidhme iniúchta sainithe, agus pacáiste doiciméad a laghdaíonn athoibriú agus argóint níos déanaí.

Is é píopaí druileála an sreang oibre a nascann an córas rothlach dromchla leis an giotán agus an tionól bunpholl (BHA). I ngnáth-druileáil, comhlíonann sé trí fheidhm ag an am céanna. Ar an gcéad dul síos, tarchuireann sé chasmhóimint rothlach agus RPM ón tiomántán uachtarach nó ón tábla rothlach tríd na naisc uirlis chun an giotán a chasadh. Ar an dara dul síos, iompraíonn sé ualach aiseach (meáchan-ar-giotán) agus lúbadh de réir mar a athraíonn trajectory tolladh agus téann an sreang i dteagmháil leis an tollpholl. Sa tríú háit, feidhmíonn sé mar an seoladán brú le haghaidh sreabhán druileála: déantar láib a phumpáil síos an píopa druileála go dtí an giotán soic, ansin filleann sé an annulus chun gearrthóga a iompar, brú a rialú, an giotán a fhuarú, agus an poll a chobhsú.

Toisc nach bhfuil an timpeallacht downhole seasta, tá an sreang druileála i gcónaí faoi lé freagraí dinimiciúla a thaispeánann san fhigiúr: creathadh aiseach agus turraing (preabadh giotán), creathadh cliathánach agus tionchar (lúbthacht agus teagmháil balla), agus creathadh torsional. Féadann tonnchrith torsionach forbairt ina sciorradh, áit a mhoillíonn nó go stopann an giotán fad is a leanann an rothlú dromchla ar aghaidh, agus ansin scaoileann sé go tobann-ag cruthú buaic-chasmhóiminte ard agus ag luasghéarú tuirse ag naisc agus criosanna trasdula. Is éagobhsaíocht cliathánach é guairneán giotán ina dtéann an giotán/BHA roimh lárlíne an phoill; déanann guairneáil ar aghaidh agus ar gcúl cur síos ar phatrúin uainíochta/teagmhála éagsúla agus is féidir leo caitheamh tapa gearrthóra agus damáiste naisc a thiomáint. Sin é an fáth go bhfuil roghnú agus iniúchadh píopa druileála á dtiomáint ag sláine nasc, comhsheasmhacht tríthoiseach, agus inrianaitheacht, ní hamháin OD agus tiús bhalla.

Tógtha ag monaróir píopa druileála chuig API Spec 5DP ionas gur féidir leis an soláthar glacadh a ghlasáil, inrianaitheacht chomhpháirteach a théamh, agus iontaofacht a dhéanamh suas sula sroicheann an píopa an rig.

Méideanna Píopa Druileála

Sonraíocht Píopa Druileála API 5DP (Gráid, Méideanna, Naisc)

• Roghnú gráid: Meaitseáil E75/X95/G105/S135 leis an chasmhóimint ionchais, teannas, agus clár doimhneachta druileála.
• Toibreacha géara / creimneach: Luaigh claonadh CO₂/H₂S ionas gur féidir roghanna cosanta agus scóip iniúchta a ailíniú (nuair atá sonraithe).
• Rialú riosca ceangail: Roghnaigh cineál alt na huirlise agus-déan cleachtadh chun gal agus damáiste ghualainn a laghdú.
• Soiléire a fháil: Teastaíonn sainaithint comhleibhéil + liosta pacála le haghaidh scóir tapa agus glacadh leis an gclós.

Leanann Píob Octal seicheamh déantúsaíochta docht agus inrianaithe chun sláine meicniúil agus friotaíocht tuirse a ráthú:

1. Déanamh Cruach & Rollta Tube

• Feadáin cruach cóimhiotail gan uaim (35CrMo, 40Cr, 4137H, 4145H) le ceimic rialaithe.
• Cinntíonn réitigh agus polladh leanúnach struchtúr grán aonfhoirmeach.

2. trína chéile

• Déantar foircinn na bpíopaí a théamh agus a bhrionnú i gcruthanna trína chéile Inmheánach (IU), Suaitheadh ​​​​Seachtrach (AE), nó Suaitheadh ​​Inmheánach (IEU).
• Méadaíonn suaitheadh ​​​​-limistéar trasghearrtha do chomhtháthú uirlisí, ag feabhsú neart naisc.

3. Cóireáil Teasa

• Soláthraíonn múchadh & faghartha an toradh/neart teanntachta riachtanach (m.sh., S135 Níos mó ná nó cothrom le 135,000 psi).
• Cinntíonn timthriallta foirnéise rialaithe cruas fiú ar fud fad iomlán an phíobáin.

4. Táthú Frithchuimilte

• Ceanglaíonn frithchuimilt chruinn-táthú na hailt uirlisí le corp an phíobáin trína chéile.
• Déantar cóireáil theirmeach speisialta ar chrios Weld chun nascáil mhiotaleolaíochta gan uaim a bhaint amach.

5. Meaisínithe & Snáithe

• Snáitheanna API 7-2 (NC, IF, REG, FH) gearrtha le cruinneas CNC.
• Bratú fosfáite agus plating copair curtha i bhfeidhm chun galling a laghdú.

6. Hardbanding & Cosaint Dromchla

• Leathnaíonn bandáil chrua cóimhiotal Fe, Cr, nó Nb friotaíocht caitheamh.
• Bratú deiridh le coscairí meirge chun iompar/cosaint stórála.

• Naisc Chaighdeánacha:API NC, IF, FH, REG
• Naisc Préimh:XT™, HT™, snáitheanna guaille dúbailte-(le haghaidh chasmhóiminte & friotaíocht tuirse)
• Bandáil chrua:Caith{0}}sraitheanna cosanta a chuirtear i bhfeidhm ar ailt uirlisí, rud a laghdóidh minicíocht athsholáthair urláir rig.
• Cóireálacha Dromchla:Plátáil copair, fosfatáil, bratuithe frith-gallála.

Naisc píopaí druileála API 5DP agus hailt uirlisísocraigh cé acu an gcuimsíonn do theaghrán go réidh ar an rig-nó an n-athoibreoidh sí agus an t-am feithimh. Tagann an chuid is mó de na "fadhbanna suímh" ó cheann de thrí bhearna soláthair: anainmniú nasc mícheart, toisí comhpháirteacha uirlisí nach dtagann le huirlisí láimhseála, nócruthúnas ar rialú snáithe in easnamh.

Cad atá le cur ar an PO (mar sin is féidir le Octal é a sholáthar mar chóras comhoiriúnaithe):

• Cineál ceangail:NC / IF / REG / FH (nó do chaighdeán cabhlaigh cruinn)
• Plean bioráin/bosca:deimhnigh treoshuíomh bioráin/bosca agus aon riachtanais trasnaithe
• Teorainneacha comhpháirteacha uirlisí:uirlis comhpháirteach OD + srianta spás tong / limistéar ardaitheoir
• Roghanna caithimh (más gá sin amháin):bandáil chrua, bratú inmheánach, cleachtas frith-gallála
• Raon cosanta:cosantóirí snáithe san áireamh (bioráin & bosca)

Mar a laghdaíonn Octal trioblóid (sonrach, ní cineálach):

• Deimhnímid anplean ceangail agus teorainneacha comhpháirteacha uirlisí roimh tháirgeadhmar sin is ionann an píopa seachadta agus do chleachtas rig, ní snáithe "réamhshocraithe".
• Áirítear le gach loingsiúinrianaitheacht + taifid thoiseacha, agusfianaise gaging snáithe nuair a shonraítear é-mar sin is féidir le cigireacht isteach síniú amach gan cuardach ríomhphoist.
• Déileáiltear le cosantóirí snáitheanna agus cuachta cobhsaí mar chuid de rialú riosca glactha, toisc go dtosaíonn formhór na saincheisteanna éirithe sa láimhseáil, ní sa mhiotaleolaíocht.

soláthar-an chéad + rialuithe Octal:

Is gnách go dtagann damáiste urláir rig ó uirlisí láimhseála mímheaitseála, socrú mícheart tunna, nó cumadóireacht neamhrialaithe. Soláthraíonn Octal Pipe píopa druileála le roghanna nasctha (NC/IF/REG/FH agus gualainn dhúbailte préimhe) agus cóireálacha dromchla (fosfatáil/plátáil copair) ionas go n-imíonn an sreangán go glan le gnáth-threalamh láimhseála.

Tagairt Méid Druileála Beartaíonn (do Shnáithiú Siopaí, ní Píopa Druileála Olafield)

Tagraíonn na ceisteanna "méid druileála sconna píopa" seo a leanas do mhéideanna druileála sconna a úsáidtear chun snáitheanna NPT a ghearradh i suíomh ceardlainne; ní píopaí druileála iad OD/sonraíochtaí ceangail. Le haghaidh tagartha tapa: Is gnách druileáil sconna 1/8″ NPT11/32″ (0.344″ / 8.73 mm), 1/4″ NPT é7/16″ (0.438" / 11.11 mm), agus tá 3/8″ NPT37/64″ (0.578" / 14.68 mm)-fíoraigh i gcónaí i gcoinne chairt an déantóra sconna don tsraith snáithe beacht agus céatadán na snáithe.

Tá gráid éagsúla de phíobáin druileála deartha le haghaidh coinníollacha sonracha tobair:

• E75:Toradh Níos mó ná nó cothrom le 75,000 psi. Oiriúnach do thoibreacha éadomhain/lár-doimhneachta.
• X95:Toradh Níos mó ná nó cothrom le 95,000 psi. Grád críche -ginearálta le déine níos fearr.
• G105:Toradh Níos mó ná nó cothrom le 105,000 psi. Úsáidtear i toibreacha níos doimhne nó ualaí níos airde.
• S135:Toradh Níos mó ná nó cothrom le 135,000 psi. Ag teastáil le haghaidh toibreacha domhain agus coinníollacha HPHT.

Príomhpharaiméadair Mheicniúla (de réir API 7-1 / 5DP):

• Neart teanntachta:Fíoraithe trí thástáil millteach do gach grád.
• Cruas Tionchair:Tástálacha notch Charpy V ag teochtaí ríthábhachtacha.
• Rialú Cruas:Ailt uirlis 285-341 HB tipiciúil; cruas comhlacht rialaithe go docht.
• Feidhmíocht Tuirse:Tástáil déanta ar chrios táthaithe alt/cabhail uirlis le haghaidh friotaíochta luchtaithe timthriallach.

Ní gá an fhoclaíocht “singent QA” don soláthar. Ní mór duitcritéir uimhriúla glacthaagus apacáiste doiciméada thaispeánann na torthaí tomhaiste. Le haghaidh píopa druileála API 5DP (PSL-1 / PSL-2 / PSL-3), ailíníonn Octal an raon feidhme iniúchta le doPO/ITP, seachadann ansin taifid a mheaitseálann na seiceálacha a ritheann do chigirí.

GA 10204 3.1/3.2 pacáiste doiciméad (nuair atá sé sonraithe):MTC/CMTR le huimhir teasa, ceimic, torthaí meicniúla, agus mapáil inrianaitheachta chuig an liosta lastais.

Soláthairtí Octal PipePíobán druileála API 5DPdo chláir druileála nuair is lú cúram ceannaitheoirí faoi "píobán druileála i gcoitinne" agus níos mó faoicomhoiriúnacht nasc, riosca tuirse, agus páipéarachas glacthaní mhoilleoidh sé sin an rig.

Toibreacha claonta & treocha (nuair a léiríonn tuirse agus comhchaitheamh uirlisí ar dtús)

Déanann doglegs agus timthriallta arís agus arís eile pionós a chur ar naisc. Is é an botún ceannaigh is coitianta ná píopa a ordú gan an glasplean ceangail + teorainneacha comhpháirteacha uirlisí, ansin ag fáil amach neamh-chomhoiriúnacht le linn déanamh-suas.

• Cur chuige Píob Ochtach:deimhnigh an t-ainmniú ceangail beacht agus srianta comhpháirteacha uirlisí san PO, ansin tacaigh le glacadh le fianaise iniúchta/tomhais snáithe nuair a shonraítear é, ionas nach mbeidh "ní dhéanfaidh sé suas" ina fhadhb ama rig-.

Loighistic amach ón gcósta agus illáimhseáil (nuair a dhéantar damáiste do snáitheanna sula dtugann aon duine fógra)

Nuair a dhéantar an píopa a ardú, a chur ar stáitse agus a aistriú go minic, "féachann sé go breá ar theacht" is minic go ndéantar damáiste bioráin/bhosca nach bhfeictear ach ag an rig.

• Cur chuige Píob Ochtach:caitheamh le cosaint mar chuid de QA-cosantóirí snáithe + cuachta cobhsaí + marcáil shoiléir de réir méid/grád/faid-mar sin ní mheascann do chlós glactha sonraíochtaí agus nach bhfuil do chriú ag réiteach damáiste seolta.

Seirbhís géar / sreabhán druileála creimneach (nuair is é an creimeadh inmheánach an costas folaithe)

I toibreacha leH₂S/CO₂, clóiríd ard, nó sreabhán druileála ionsaitheach, is minic a thosaíonn teipeanna píobáin druileála mar chreimeadh inmheánach nó pollta i bhfad sula bhfeictear go bhfuil an sreang “go dona” go seachtrach-ansin léirítear mar dhiúltú roimh am le linn iniúchta nó aga neamhfhónaimh gan choinne.

• Cur chuige Píob Ochtach:scóipimid an t-ordú thart ar do thimpeallacht iarbhír (tiománaithe sreabhach / creimthe + teocht), ansin cuirimid píopa druileála API 5DP ar fáil lepacáiste iniúchta-réidha thacaíonn le glacadh (MTC/CMTR + torthaí meicniúla, móideRoghanna NDT agus brataithe inmheánacha nuair a shonraítear iad sa PO/ITP), mar sin ní bhíonn ceannacháin seirbhíse creimneach ag brath ar bhuille faoi thuairim.

Do chonraitheoirí EPC agus druileála ag déanamh comparáideDéantóirí píopa druileála tSínagussoláthraithe píopa druileála, is iondúil go dtagann an cinneadh síos ar smacht inrianaitheachta (teas-go-mhapáil), cosaint naisc le linn iompair, agus cibé an féidir na taifid QA a chomhdú go díreach isteach sa chóras tionscadail (nuair a shonraítear iad in PO/ITP).

1. Cáilíocht táthú comhpháirteach uirlisí (an láthair te struchtúrach fíor)

2. Is annamh a theipeann ar phíobán druileála i lár an choirp-díríonn na chéad saincheisteanna timpeall ar ancomhpháirteach uirlis / limistéar weldtoisc go n-iompraíonn sé-timthriallta déanta suas, chasmhóiminte agus lúbthachta. Rialaíonn Octal Pipe é seo trí chóireáil a dhéanamh ar an alt uirlis mar chéim chriticiúil, ní mar bhreiseán tráchtearraí, agus ceanglaíonn na taifid lastais comhobair na huirlise leis an gcuid eile ionas nach mbeidh glacadh ag brath ar "Breathnaíonn ceart go leor."

3. Cóireáil teasa & comhsheasmhacht grád (cén fáth go bhfuil cruthúnas fós ag teastáil ó "API 5DP")

4. Ní hamháin go gceannaítear lipéad -atá á cheannach ag píopa druileála API 5DPfeidhmíocht mheicniúil athdhéantabhaisc go bhaisc. Coinníonn Píob Octal an soláthar grád comhsheasmhach trí phróiseáil rialaithe agus soláthraíonn sé na torthaí meicniúla sa phacáiste doiciméad ionas gur féidir le soláthar a cheadú le fianaise, ní geallúintí an tsoláthraí.

5. Meaisínithe snáithe & smacht tomhsaireachta (-déantar an t-iontaofacht chun cinn)

6. Tagann an chuid is mó de na moilleanna rig ó snáitheanna: galling, droch-oiriúnach, nó damáiste a d'fhéadfaí a chosc. Déileálann Octal Pipe le rialú snáithe mar cháilíocht déantúsaíochta-tá snáitheanna cosanta le linn láimhseála agus, nuair a iarrann do PO/ITP é, áirítear leis an seachadadhfianaise tomhsaireachta snáitheionas gur féidir leis an bhfoireann glactha síniú gan argóint.

7. Pacáil mar chuid de chaighdeán an phróisis (toisc gur féidir le loingseoireacht píopa maith a mhilleadh)

8. Is féidir fiú píopa foirfe a dhéanamh "olc" i lóistíocht. Sin an fáth a gcaitheann Octal Pipe le cosantóirí, le cobhsaíocht a chuachadh, agus le marcáil de réir méide/grád/faid mar chuid de rialú próisis-mar sin tá an méid a fhaigheann tú réidh le rith, ní "gá sórtáil agus athsheiceáil."

Agus tú ag teacht ar phíobán druileála le díol le haghaidh clár gníomhach, is é an bealach is tapúla chun diúltú "ní dhéanfaidh suas" a sheachaint ná é a lua mar chóras comhoiriúnaithe, ní feadán cineálach. Luaigh OD/WT agus Raon (R1/R2/R3), grád (E75/X95/G105/S135), agus an t-ainmniú beacht naisc (NC/IF/REG/FH nó gualainn dhúbailte préimhe), ansin cuir srianta comhpháirteacha uirlisí (spás OD/tong) agus ceanglais chosanta le láimhseáil agus le háireamhán clóis. Má tá fianaise ag teastáil ó do PO/ITP, glaoigh ar na taifid roimh ré-torthaí srutha (méid mandrel + pas/teip), tomhsaire snáithe, agus scóip NDT ach amháin nuair a shonraítear é-le go mbeidh an lastas "faomhadh-réidh" in ionad timthriallta iniúchta breise a spreagadh.

Déan teagmháil anois

Clúdaíonn an leathanach seopíobán druileála 5DP oilfield APIle haghaidh teaghráin druileála. Is ábhar meaisínithe ar leith iad cairteacha méid druileála sconna le haghaidh snáitheanna NPT agus níl siad mar chuid de sholáthar píopaí druileála.

CCanna



Cad é an difríocht idir API 5DP agus API RP 7G maidir le ceannach píopa druileála?

API 5DPtá ancaighdeán ceannach agus glacthado mhonarú píopa druileála / scóip iniúchta.API RP 7Gúsáidtear níos mó mar atagairt roghnúcháin(cén ionchuir le breithniú maidir le baill ghais druileála agus teorainneacha oibriúcháin). In RFQanna, úsáid 5DP chun glacadh a ghlasáil agus úsáid smaointeoireacht 7G chun ceannach ceangail mícheart-grád/mícheart{-a sheachaint.

Cad ba cheart dom a shonrú agus mé ag ceannach píobán druileála API 5DP chun moill a chur ar rig-taobh-suas a sheachaint?

SonraighRaon OD/WT + (R1/R2/R3), grád, agus an cruinnainmniú nasc(NC/IF/REG/FH) móideteorainneacha comhpháirteacha uirlisí(spás OD/tong). Cuircosantóirí snáitheagus luaigh go soiléir aon scóip iniúchta a theastaíonn (m.sh., tomhsaire snáithe/NDT) san PO ionas nach "toimhdítear aon rud."

Cad iad na doiciméid ba chóir a theacht le píopa druileála API 5DP le haghaidh iniúchta ag teacht isteach?

Ar a laghad:MTC/CMTR (inrianaitheacht), taifid tríthoiseach/díreach, agus an liosta pacála mapáilte agméid/grád/fad. Má éilíonn do PO/ITP é, cuir leisfianaise tomhsaireachta snáithe, móideNDT/hydrotest/tuairiscí tionchairach amháin nuair atá sé sonraithe-mar sin tá glactha bunaithe ar fhianaise, ní ar ríomhphost-bunaithe.

Conas a roghnóidh mé naisc agus ailt uirlisí le haghaidh ríomhchláir druileála claonta nó ard-chasmhóiminte?

In obair chasmhóiminte imigh/ard, tosaíonn teipeanna agus moilleanna ag annasc/alt uirlislimistéar, ní an comhlacht píopa. Roghnaigh naisc a thagann le do chaighdeán rig/cabhlach, ansin glas srianta ailt uirlisí agus riachtanais láimhseála (cosantóirí/pacáil) chun damáiste snáithe a laghdú agus -diúltuithe a dhéanamh; taifid iniúchta breise a iarraidh nuair a thugann do stair teipe údar leis.

Deimhnithe



Deimhniú CE

Deimhniú ISO 9001

Deimhniú API Q1

Deimhniú ABS

Teastas AP-5L

Deimhniú API-5CT



Raon OD: 2 3/8" – 6 5/8"

Gráid: E75, X95, G105, S135

Faid: R1 / R2 / R3

Cineálacha trína chéile:IU, AE, IEU

Naisc:NC, IF, REG, FH, roghanna préimhe

Feidhmchláir:Toibreacha doimhne, HPHT, amach ón gcósta, druileáil treorach
